Bài 4. Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà SVIP

I. LỰA CHỌN VẬT LIỆU

1. Tiêu chí lựa chọn vật liệu

- Chọn dây dẫn:

+ Kích thước dây (tiết diện) phải phù hợp với lượng điện chạy qua.

- Chọn vật liệu cách điện:

+ Dựa vào mức điện áp, loại dòng điện (xoay chiều/một chiều) và môi trường sử dụng.

+ Đảm bảo vật liệu cách điện có thể chịu được điều kiện đó.

2. Lựa chọn vật liệu điện

a. Lựa chọn dây dẫn điện

- Chọn dây phải khớp với công suất mạng điện.

=> Giúp điện an toàn, truyền tải tốt, và tiết kiệm tiền.

- Kích thước dây (tiết diện) theo tiêu chuẩn lắp đặt.

- Nếu mạng điện lớn, nên chọn dây lớn hơn mức tối thiểu một chút.

=> Để đủ tải khi thêm thiết bị sau này.

b. Lựa chọn vật liệu cách điện

- Vật liệu cách điện dùng cho mạng điện trong nhà thường gồm:

+ Băng dính cách điện.

+ Ống luồn dây điện.

- Tiêu chí:

+ Điện áp cách điện.

+ Chịu nhiệt tốt.

+ Chống ẩm tốt.

+ Độ bền cơ học cao.

- Rõ nguồn gốc: Chọn sản phẩm của các nhà sản xuất có tên tuổi, uy tín.

- Ống luồn dây điện cần to hơn tổng các dây bên trong để dễ kéo và an toàn.

II. LỰA CHỌN THIẾT BỊ ĐIỆN

1. Tiêu chí lựa chọn thiết bị điện

Tiêu chí lựa chọn thiết bị đóng cắt và lấy điện:

- Dòng điện định mức.

- Điện áp định mức.

2. Lựa chọn thiết bị điện

a. Lựa chọn thiết bị đóng cắt

- Sử dụng cầu dao (cầu chì) hoặc aptomat:

+ Phù hợp với đồ dùng điện trong nhà.

- Dòng điện định mức của thiết bị:

+ Lớn hơn hoặc bằng 1,3 lần tổng dòng điện các phụ tải.

+ Nếu không có, chọn loại lớn hơn gần nhất.

b. Lựa chọn thiết bị lấy điện

- Áp dụng TCVN 9206:2012:

+ Đồ dùng chiếu sáng, quạt điện: 5 A.

+ Đồ dùng công suất lớn: 40 A.

+ Ổ cắm điện: 20 A.

- Đảm bảo tương thích: Phích cắm, ổ cắm phải khớp, an toàn.

- Mạng điện phụ tải nhỏ: Dùng ổ cắm, phích cắm 6,3 A hoặc 10 A.

III. LỰA CHỌN DỤNG CỤ

1. Tiêu chí lựa chọn dụng cụ

- Đúng chức năng.

- Đảm bảo an toàn điện.

2. Lựa chọn dụng cụ

a. Dụng cụ đo điện

- Công tơ điện: Đo lượng điện tiêu thụ (số điện).

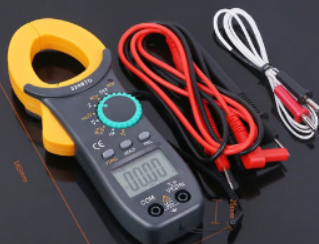

- Ampe kìm (ampe kẹp): Kiểm tra dòng điện tiêu thụ.

- Đồng hồ vạn năng: Kiểm tra điện áp. Có thể dùng đo thông mạch hoặc đứt dây.

- Lưu ý an toàn: Khi dùng đồng hồ vạn năng để đo điện trở, phải ngắt nguồn điện hoàn toàn.

b. Dụng cụ lắp đặt mạng điện trong nhà

- Cần dùng các dụng cụ đảm bảo an toàn như:

+ Kìm cắt.

+ Kìm tuốt dây.

+ Tua vít.

- Dụng cụ lắp đặt đảm bảo:

+ An toàn, cách điện tốt.

+ Phù hợp với thao tác lắp đặt.
