Bài 2. Dụng cụ đo điện cơ bản SVIP

I. MỘT SỐ DỤNG CỤ ĐO ĐIỆN CƠ BẢN

1. Đồng hồ vạn năng

a. Chức năng

- Dụng cụ để đo các thông số điện.

- Có thể đo dòng điện, điện áp, điện trở (cả một chiều và xoay chiều).

b. Cấu tạo

- Gồm 7 bộ phận cơ bản:

+ Nút nguồn.

+ Vỏ.

+ Màn hình hiển thị.

+ Các thang đo.

+ Núm xoay chọn thang đo.

+ Giắc cắm que đo.

+ Que đo.

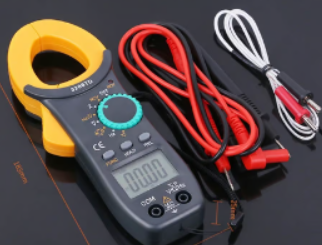

2. Ampe kìm (kẹp)

a. Chức năng

- Dụng cụ đo dòng điện xoay chiều.

- Một số loại có thêm chức năng giống đồng hồ vạn năng.

b. Cấu tạo

- Gồm 8 bộ phận cơ bản:

+ Hàm kẹp.

+ Vỏ.

+ Lẫy mở hàm kẹp.

+ Thang đo.

+ Núm xoay chọn thang đo.

+ Giắc cắm que đo.

+ Que đo.

+ Màn hình hiển thị.

3. Công tơ điện

a. Chức năng

- Là dụng cụ đo lượng điện đã dùng (điện năng tiêu thụ).

- Dùng cho các gia đình hoặc doanh nghiệp.

- Trong nhà, thường dùng loại công tơ điện 1 pha.

b. Cấu tạo

- Gồm 3 bộ phận cơ bản:

+ Vỏ.

+ Màn hình hiển thị.

+ Các cực nối điện.

II. SỬ DỤNG MỘT SỐ DỤNG CỤ ĐO ĐIỆN CƠ BẢN

1. Sử dụng đồng hồ vạn năng

a. Đo một thông số điện

- Bước 1. Chọn đại lượng đo và thang đo:

+ Bật đồng hồ, kiểm tra màn hình.

+ Xoay nút chọn chức năng và thang đo phù hợp.

+ Cắm que đo vào giắc cắm đúng chỗ.

- Bước 2. Tiến hành đo:

+ Đặt 2 đầu que đo vào đúng điểm cần đo.

- Bước 3. Đọc kết quả:

+ Đọc kết quả trên màn hình hiển thị.

* Một số lưu ý khi sử dụng đồng hồ vạn năng:

- Que đo màu đen luôn cắm vào cổng COM.

- Que đo màu đỏ cắm vào cổng đo phù hợp (ví dụ: V/Ω).

- Chọn đúng chức năng và thang đo. Nếu không biết giá trị, chọn thang đo cao nhất.

- Khi chuyển thang đo, phải rút que đo ra khỏi điểm đang đo.

- Không dùng xong phải tắt nguồn.

b. Đo điện áp một chiều

- Để đồng hồ ở thang đo V-, chọn mức thang đo lớn hơn nhưng gần giá trị cần đo nhất.

- Nối đầu đo màu đen với cổng chung COM, đầu đo màu đỏ với cổng V/Ω.

- Nối que đen vào cổng COM, que đỏ vào cổng V/Ω.

- Đặt 2 đầu que vào 2 điểm cần đo. Que đen vào điểm điện thế thấp, que đỏ vào điểm điện thế cao.

- Đọc kết quả trên màn hình.

c. Đo điện áp xoay chiều

- Để đồng hồ ở thang đo V~, chọn mức thang đo lớn hơn nhưng gần giá trị cần đo nhất.

- Nối que đen vào cổng COM, que đỏ vào cổng V/Ω.

- Đặt 2 đầu que vào 2 điểm cần đo. Có thể đổi vị trí 2 đầu đo.

- Đọc kết quả trên màn hình.

d. Đo điện trở

- Để đồng hồ ở thang điện trở Ω.

- Nối que đen vào cổng COM, que đỏ vào cổng V/Ω.

- Đặt 2 que đo vào 2 đầu phần tử cần đo điện trở.

- Đọc kết quả trên màn hình.

- Lưu ý:

+ Ngắt điện trong mạch khi đo điện trở.

+ Không chạm tay vào đầu đo hoặc phần tử đang đo để có kết quả chính xác.

2. Sử dụng ampe kìm

a. Đo dòng điện xoay chiều trên một đoạn dây dẫn

Bước 1. Chọn đại lượng đo và thang đo:

- Xác định đoạn dây cần đo.

- Xoay nút chọn thang đo phù hợp.

- Kiểm tra màn hình hiển thị.

Bước 2. Tiến hành đo:

- Bấm lẫy để mở hàm kẹp.

- Kẹp hàm vào đoạn dây cần đo dòng điện.

Bước 3. Đọc kết quả:

- Đọc số hiển thị trên màn hình.

b. Một số lưu ý khi sử dụng ampe kìm

- Phải mặc đồ bảo hộ đầy đủ.

- Khi kẹp, đảm bảo đoạn dây dẫn cần đo:

+ Thẳng.

+ Được đặt sâu vào bên trong hàm kẹp.

- Không kẹp cùng lúc hai đường dây khi đo.

- Khi không dùng, phải tắt nguồn.

- Cách đo điện áp, điện trở bằng ampe kìm giống như đồng hồ vạn năng.
