Bài 8. Phương pháp gia công cắt gọt SVIP
I. PHƯƠNG PHÁP TIỆN
1. Khái quát chung
- Tiện là phương pháp gia công cắt gọt, loại bỏ vật liệu khỏi phôi bằng sự kết hợp giữa chuyển động quay của phôi và chuyển động tịnh tiến của dao cắt.
- Tỉ trọng trong sản xuất:
+ Chiếm khoảng 30 - 40% tổng khối lượng các công đoạn cắt gọt.
- Ưu điểm:
+ Thời gian gia công nhanh.
+ Thao tác đơn giản.
+ Độ chính xác cao.
- Nhược điểm:
+ Dao cắt bị mòn nhanh.
+ Hiệu quả tiết kiệm vật liệu thấp.
+ Khả năng tạo hình hạn chế.
- Thiết bị, dụng cụ sử dụng:
+ Máy tiện.
Chú thích:
1. Ụ trước | 6. Thân máy |
2. Tủ điện | 7. Bệ máy |
3. Mâm cặp | 8. Bàn xe dao |
4. Đài gá dao | 9. Hộp bước tiến dao |
5. Ụ động |
+ Dao tiện.
2. Một số khả năng tạo hình của phương pháp tiện
- Tiện dùng để gia công các bề mặt tròn xoay như:
+ Tiện mặt đầu.
+ Tiện mặt trong.
+ Tiện mặt ngoài.
+ Tiện ren ngoài,...
- Một số sản phẩm của phương pháp tiện:
+ Trục vít.
+ Bạc lót.
Câu hỏi:
@205906799657@
@205906800990@
II. PHƯƠNG PHÁP PHAY
1. Khái quát chung
- Vị trí và mức độ phổ biến:
+ Phay là một trong hai phương pháp gia công cơ khí phổ biến nhất, cùng với tiện.
+ Chiếm khoảng 20 - 30% tổng khối lượng gia công cắt gọt.
- Nguyên lí hoạt động:
+ Kết hợp chuyển động quay tròn của dao cắt với chuyển động tịnh tiến của phôi.
+ Dao cắt quay, phôi được cố định trên bàn máy và dịch chuyển theo hướng tịnh tiến của bàn máy.
- Thiết bị, dụng cụ sử dụng:
+ Máy phay.
+ Dao phay (có nhiều lưỡi cắt trên một dao, mòn chậm, tuổi thọ cao hơn dao tiện).
- Một số dao phay thông dụng:
+ Dao phay góc.
+ Dao phay chữ T.
- Nhược điểm:
+ Năng suất thấp.
+ Dễ tạo rung động.
+ Khó gia công chi tiết mỏng,...
2. Một số khả năng tạo hình của phương pháp phay
- Nhờ có nhiều loại dao và cách thức chuyển động linh hoạt, phương pháp phay có khả năng gia công đa dạng bề mặt như:
+ Phay mặt phẳng.
+ Phay rãnh mang cá.
+ Phay rãnh then bán nguyệt,...
- Một số sản phẩm của phương pháp phay:
+ Khớp nối.
+ Trục then hoa.
Câu hỏi:
@205906826766@
@205906827871@
III. PHƯƠNG PHÁP KHOAN
1. Khái quát chung
- Khoan là phương pháp cắt gọt dùng để tạo lỗ trên sản phẩm.
- Chất lượng bề mặt lỗ thấp thường áp dụng cho sản phẩm yêu cầu kĩ thuật không cao hoặc gia công phá.
- Ưu điểm:
+ Năng suất cao.
+ Gia công được lỗ trên phôi đặc mà nhiều phương pháp khác không thực hiện được.
- Thiết bị và dụng cụ:
+ Máy khoan, máy tiện, máy phay,...
Chú thích:
1. Động cơ | 5. Bàn gá chi tiết |
2. Ụ đầu máy | 6. Bệ máy |
3. Cần khoan | 7. Cơ cấu quay |
4. Trục chính | 8. Trụ đứng |
+ Mũi khoan là dụng cụ cắt chính.
- Nguyên lí hoạt động:
+ Kết hợp chuyển động quay tròn và chuyển động tịnh tiến, thường đều do mũi khoan thực hiện, phôi giữ cố định.
2. Một số khả năng tạo hình của phương pháp khoan
- Khoan được dùng để tạo lỗ thông suốt hoặc lỗ mù trên sản phẩm.
- Một số sản phẩm sử dụng phương pháp khoan:

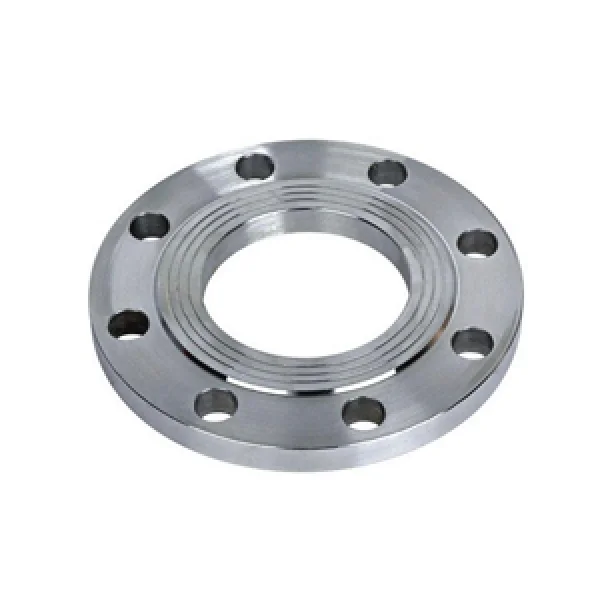

+ Mặt bích.
+ Vỏ máy.
Câu hỏi:
